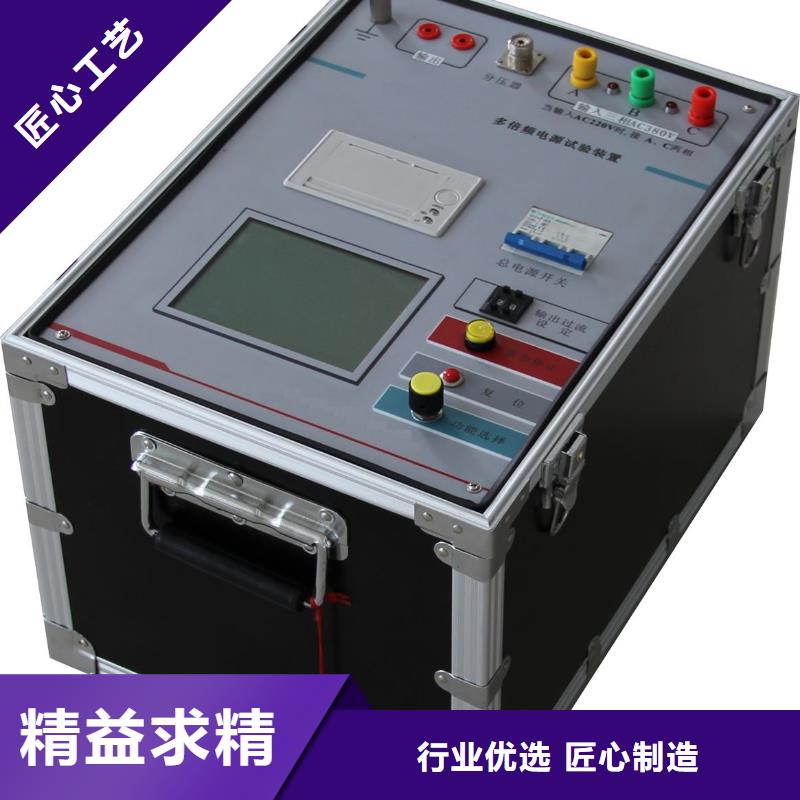

超低频高压发生器接通电源变频电源操作箱在上电后合上“电源开关”，液晶屏点亮显示。注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。 触摸屏显示器：多倍频电源的控制屏幕为高灵敏电容型触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。4.3.1开机操作说明 多倍频感应耐压测试仪在完成接线后合上“电源开关”，液晶屏点亮显示。注意：仪器两侧开孔处的风扇在运行则表示仪器内部功率器件正常工作，否则表示仪器内部过热或上次试验没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。 当风扇经常性的不启动时，建议立即与厂家联系。 触摸屏显示说明 多倍频感应耐压测试仪的控制屏幕为全触摸屏，只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。4.2.1开机后，显示界面如图2、3所示（图2）（图3）本装置为多功能试验系统，具有4种试验类型选择，“感应耐压试验、伏安特性试验、空载电流试验、功率参数试验”请点击试验类型图标进入相关程序（仪器基本功能为感应耐压试验，其余试验功能均为选配，需要订货时提出），显示界面如图4所示 点击“试验项目设置”后，点击需设置的项目框输入相应内容后确定，显示界面如图5所示 ）点击“试验参数设置”后，点击需设置的参数框输入相应参数后确定，具体设定方法如下，显示界面如图 试验频率：选择试验输出的频率，或者通过自定义对试验频率进行任意设置，下限频率为 30Hz，上限频率为300Hz。

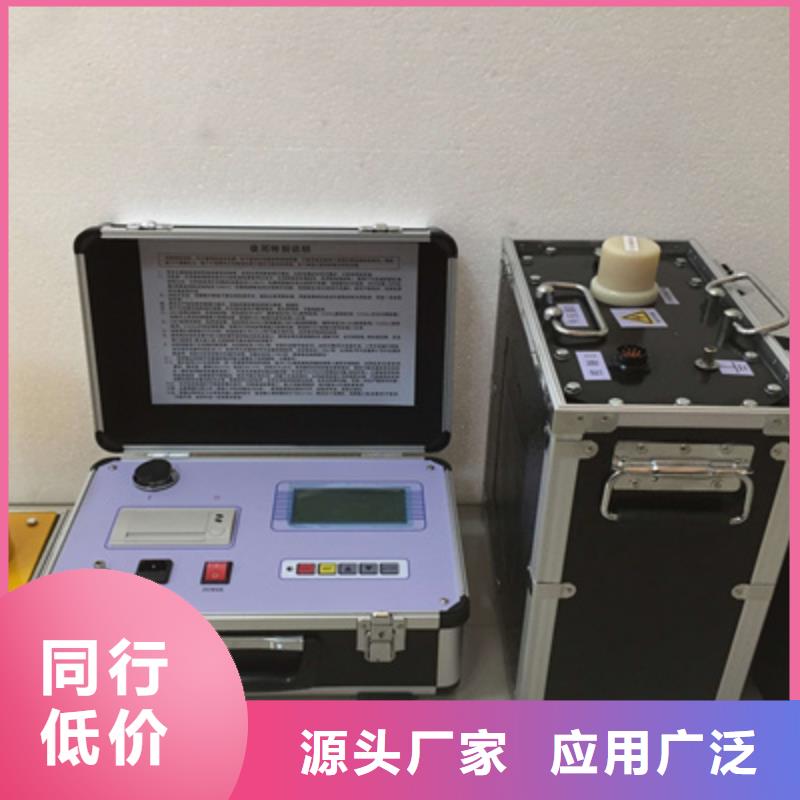

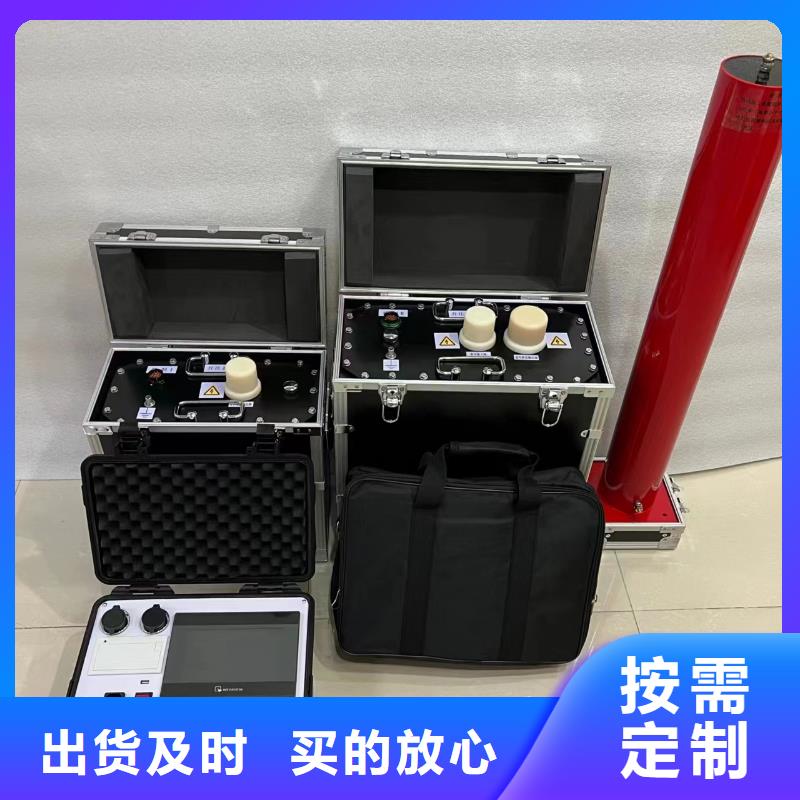

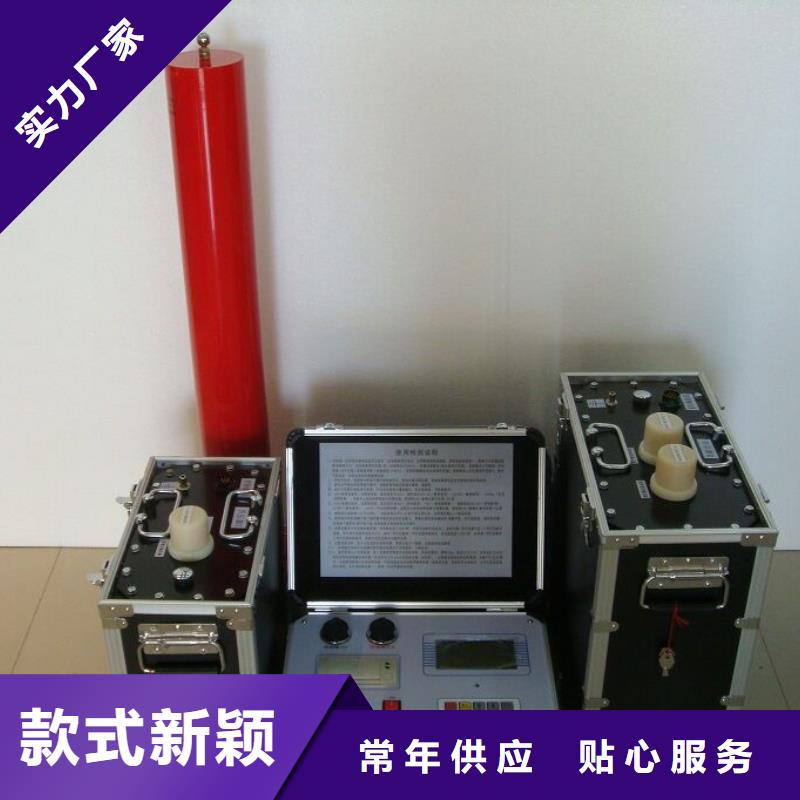

超低频高压发生器 试品电流的估算方法：计算公式：　Ｉ＝２πfＣＵ二、超低频绝缘耐压试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。三、产品简介本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：★电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。★过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。★过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。★由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

超低频高压发生器 ★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。
